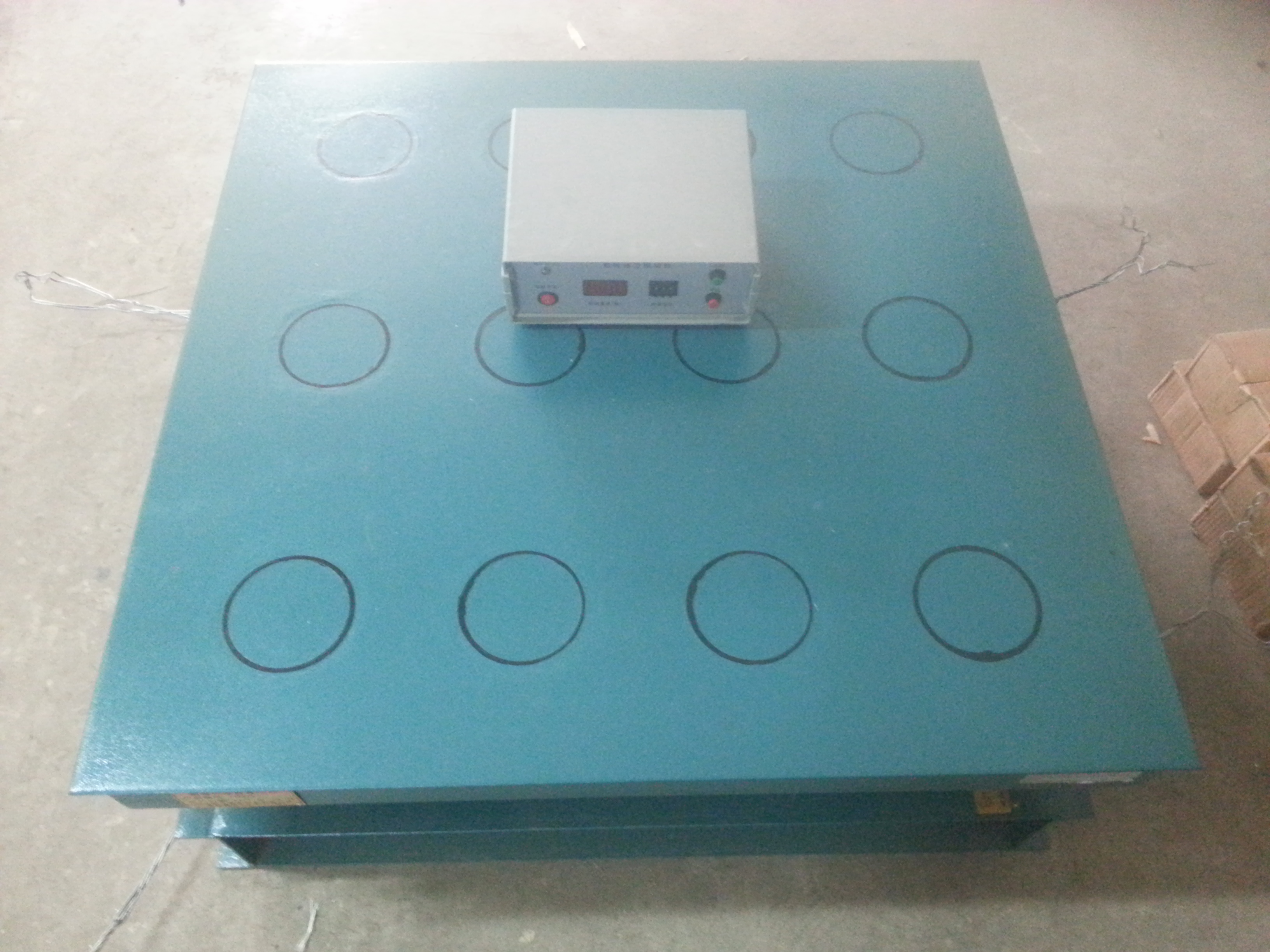

砌墻磚專用磁力振動臺現場安裝圖
砌墻磚專用磁力振動臺
KSZ-1砌墻磚磁力振動成型設備主要技術參數：
1、臺面尺寸： （1000×1000）mm
2、振動頻率： （50±2）Hz
3、垂直振幅（空載）： （0.5±0.02）mm
4、同時一次成型試件數量 ： 120×120×110mm立方體試模12個
5、240×120×65mm立方體試模6條
6、振動時間 ： 按要求隨意設置，最大振動時間為99秒
7、電源電壓 ： AC380V 50Hz
8、總功率 ： 1.6kW
9、凈重： 350kg
磁力振動成型臺安裝
1、 將振動臺安裝在混凝土基礎上，基礎與槽鋼底座之間墊大于5mm厚的橡膠帶。地腳螺栓尺寸為M16×390mm，4只用戶自備，螺栓透出地面60mm，地腳螺栓位置如“圖2”。振動臺安裝后應保持臺面水平。
2、將控制器放在距振動相近適當位置，將振動臺上多線插頭，插入控制器多線插座內�？刂破魃想娫床迦�3～380V電源插座上。
3、為確保安全，振動臺與控制器連接線，最好穿在硬塑料管或鋼管內，并埋設牢固可靠，防止電纜損壞。
4、應有良好接地裝置。
使用及維護方法
（一）使用方法
1、將程序控制器面板上的預置撥碼開關調節到要求的振動時間（單位：秒）。在振動過程中嚴禁調節預置撥碼開關。
2、將裝滿混凝土的試模依次放置在電磁鐵的相應位置，開啟控制面板上的電磁鐵開關，試模即牢固固定在振動臺上。
3、按下控制器面板上的啟動開關，振動臺即啟動，運轉到預定振動時間，自動切換到制動，經7秒鐘后自動斷電。
4、關閉電磁鐵開關，試模與臺面電磁鐵脫開，然后即可搬取試模。
（二）維護
1、振動成型完畢之后，臺面殘留的混凝土應擦洗干凈。
2、振動電機和懸掛軸承，應定期加注潤滑油。
3、使用完畢，應切斷電源。
4、電磁鐵不能通電時間過長，否則線圈容易燒毀。
